激光束可通過光學系統聚焦成Φ0.01mm 或更小的光斑， 獲得 108W/cm2～1010W/cm2
的能量密度和 10000℃的局部高溫， 使被加工材料迅速熔化、 氣化或化學變化， 熔化物以沖擊波形式噴射出去， 便可實現切割或雕刻； 激光蝕刻機是利用激光與材料的相互作用，
進行導電線路（ 氧化銦錫、 銀粉等） 的分割， 從而實現觸控面板 sensor layout 的布局，
進行觸摸屏線路蝕刻的專業設備。

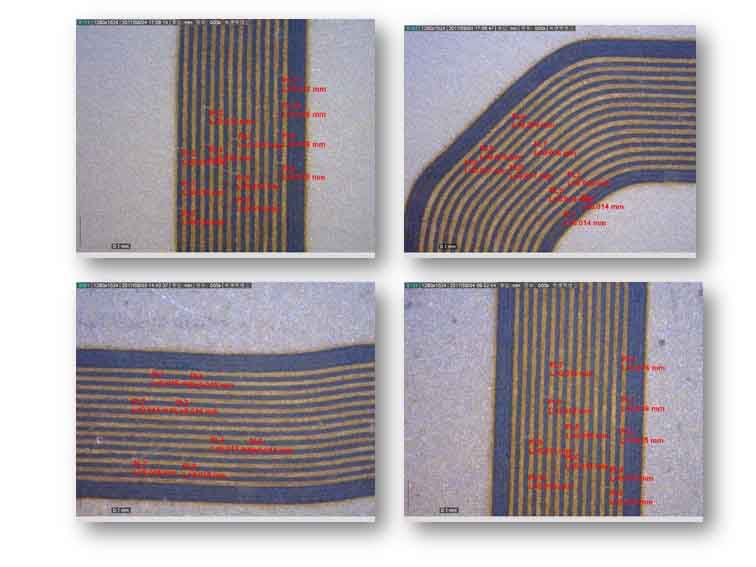

◆ 底座采用大理石基板，機械強度高，結構穩定可靠，設備高精度運行，重復定位精度可到2μm加工速度快，超細線寬，可以實現蝕刻線距17μm±2μm的精細加工量產。
◆ 此外，設備控制軟件能夠?qū)崿F(xiàn)自動圖檔分割，移動拼接加工，拼接精度可達±4μm。
適合21寸及以下手機、車載、平板、智能穿戴，點餐機等觸控屏，玻璃/薄膜表面氧化銦錫（ITO），銀漿（Ag）、碳納米管（CNT）、石墨烯、納米銀、鉬鋁鉬、銅等涂層的超細線寬蝕刻。
|
加工對象 |
全面屏玻璃/薄膜 |
|
加工材料 |
全面屏玻璃/薄膜 ITO、 銀漿、 CNT、 石墨烯等 |
|
蝕刻材料厚度/蝕刻線寬 |
當 4μm~6 μm (銀漿厚度/均勻度) |
|
線性度 |
±3μm |
|
綜合定位精度 |
±10μm（ 排除材料印刷誤差） |
|
重復加工精度 |
±2μm |
|
拼接精度 |
±4μm |
|
工作平臺幅面 |
560 mm×560 mm |
|
有效加工幅面 |
500 mm×500 mm |
|
CCD 對位尺寸 |
500 mm×500 mm |
|
定位方式 |
雙 CCD 自動定位 |
|
加工速度 |
≤3000 mm/s （ 視具體材料而定） |
|
單 PCS 加工范圍 |
200 mm×100 mm |
