GCC04C（120雙振鏡）
雙振鏡加工方式，加工效率大幅提升。單片加工范圍240mmx120mm，適合21寸及以下電容式觸摸屏可視區和導線區蝕刻；
線寬最低可達20μm；
GCC04系列激光蝕刻機專為中小尺寸電容屏導線及可視區蝕刻進行機械結構、光路結構、吸附平臺進行等設計。

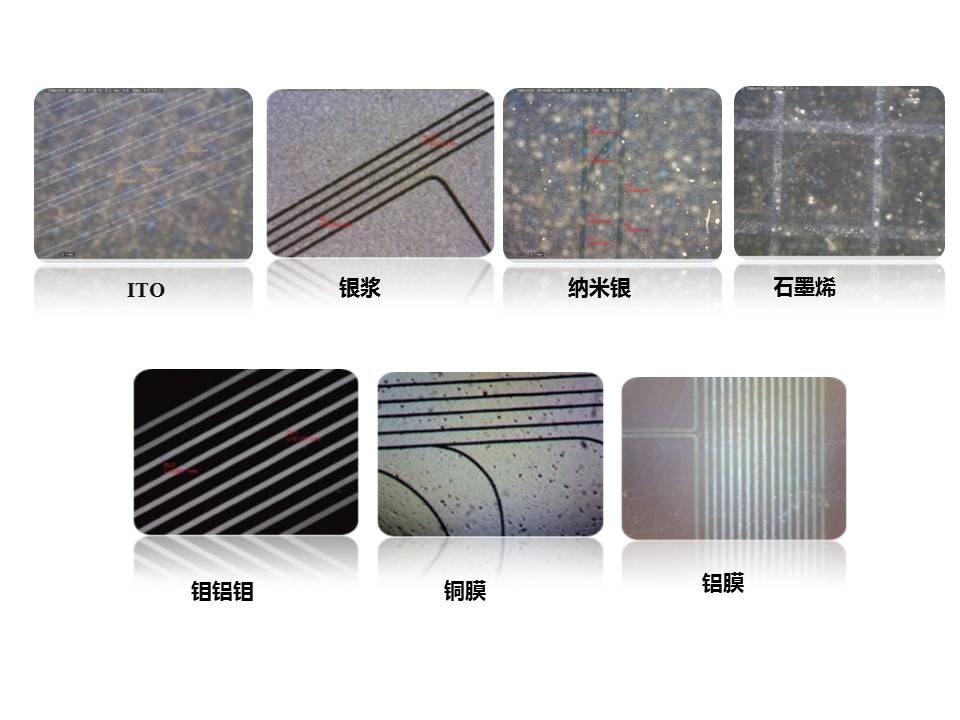

1. 應用廣：適合氧化銦錫（ITO）、銀漿（Ag）、碳納米管（CNT）、石墨烯、納米銀、鉬鋁鉬、銅等各類金屬導電膜/玻璃線路激光蝕刻。
2. 穩定性好：底座采用大理石基板，機械強度高，結構穩定可靠。
3. 精度高：專業定制激光器、平臺采用直線電機，高精光路系統，加工速度快，精度高，重復加工精度達±2。
4. 速度快：可選配雙振鏡，排除抓標及直線電機移動時間效率提高接近100%，總體效率提高50%~80%，圖檔越復雜效率越高；
5. 制程簡單良率高：激光干刻工藝，良率高達95%-100%。
6. 加工靈活：設備采用自主研發專業自動化軟件控制，操作簡單，支持不同圖檔加工，圖檔更新方便。
7. 性價比高：無污染，可取代黃光蝕刻，無污染無耗材，有效降低加工成本。
|
加工對象 |
電容屏 |
|
加工材料 |
銀漿、ITO、CNT、石墨烯等 |
|
蝕刻材料厚度/蝕刻線寬 |
當6μm~10 μm(銀膠印刷厚度/均勻度) 20μm ~30μm （視具體材料材質與膜厚及膜厚均勻度而定） |
|
線性度 |
±3μm |
|
綜合定位精度 |
±10μm（排除材料印刷誤差） |
|
重復加工精度 |
±2μm |
|
拼接精度 |
±5μm |
|
工作平臺面積 |
560 mm×560 mm |
|
有效加工面積 |
500 mm×500 mm |
|
定位方式 |
雙CCD自動定位 |
|
加工速度 |
≤4500 mm/s（視具體材料而定） |
|
單PCS加工范圍 |
240 mm×120 mm(雙振鏡) |
