GCC04A（120單振鏡）

產品詳情

GCC04A（120單振鏡）

單振鏡加工方式，單片加工范圍120mmx120mm，適合21寸及以下手機、車載、平板、智能穿戴，點餐機等觸控屏，玻璃/薄膜表面氧化銦錫（ITO），銀漿（Ag）、碳納米管（CNT）、石墨烯、納米銀、鉬鋁鉬、銅等涂層的蝕刻。蝕刻線寬可達到20μm；

GCC04系列激光蝕刻機專為中小尺寸電容屏導線及可視區蝕刻進行機械結構、光路結構、吸附平臺進行等設計。
1. 應用廣：適合氧化銦錫（ITO）、銀漿（Ag）、碳納米管（CNT）、石墨烯、納米銀、鉬鋁鉬、銅等各類金屬導電膜/玻璃線路激光蝕刻。
2. 穩定性好：底座采用大理石基板，機械強度高，結構穩定可靠。
3. 精度高：專業定制激光器、平臺采用直線電機，高精光路系統，加工速度快，精度高，重復加工精度達±2。
4. 速度快：可選配雙振鏡，排除抓標及直線電機移動時間效率提高接近100%，總體效率提高50%~80%，圖檔越復雜效率越高；
5. 制程簡單良率高：激光干刻工藝，良率高達95%-100%。
6. 加工靈活：設備采用自主研發專業自動化軟件控制，操作簡單，支持不同圖檔加工，圖檔更新方便。

7. 性價比高：無污染，可取代黃光蝕刻，無污染無耗材，有效降低加工成本。
使用領域

適合21寸及以下手機、車載、平板、智能穿戴，點餐機等觸控屏，玻璃/薄膜表面氧化銦錫（ITO），銀漿（Ag）、碳納米管（CNT）、石墨烯、納米銀、鉬鋁鉬、銅等涂層的蝕刻。

技術參數

加工對象	電容屏
加工材料	銀漿、ITO、CNT、石墨烯等
蝕刻材料厚度/蝕刻線寬	當6μm~10 μm(銀膠印刷厚度/均勻度) 20μm ~30μm （視具體材料材質與膜厚及膜厚均勻度而定）
線性度	±3μm
綜合定位精度	±10μm（排除材料印刷誤差）
重復加工精度	±2μm
拼接精度	±5μm
工作平臺面積	560 mm×560 mm
有效加工面積	500 mm×500 mm
定位方式	雙CCD自動定位
加工速度	≤4500 mm/s（視具體材料而定）
單PCS加工范圍	120 mm×120 mm

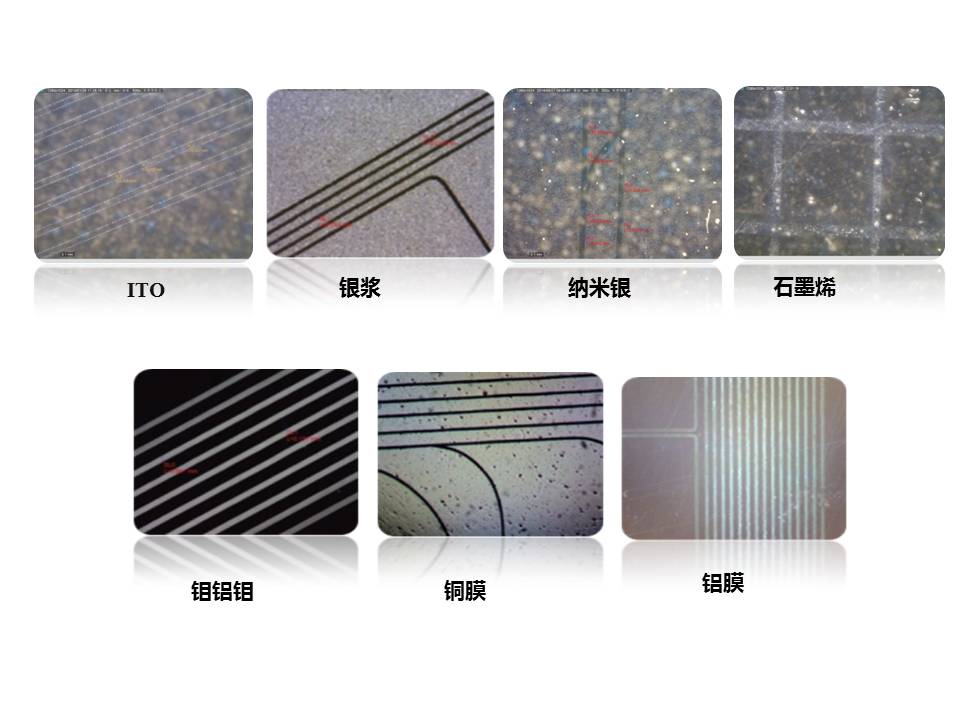

產品樣本
